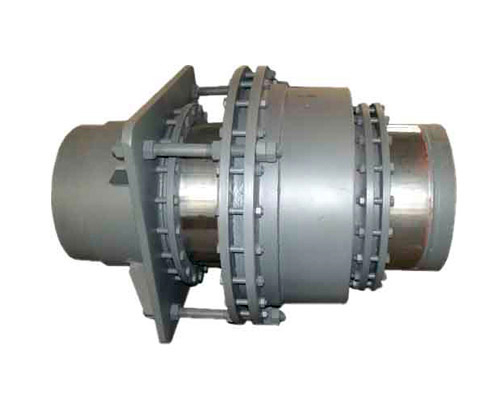

特點性能:直流介質無推力伸縮器,由于自身設計,防止自身設計托出裝置,可節省大量支架材料。
用途:廣泛用于化工、電力、冶金、供熱、供溫油品及酸堿等,液、氣、水各種介質管路上;是目前理想的管道伸縮器。
直流介質無推力伸縮器工作原理:
該無推力補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等的,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。
