結構特點:
●金屬軟管整體全部采用ICr18Ni9Ti不銹鋼材料制成,具有很好的防蝕能力。
●軟管管體為薄壁無縫不銹鋼管液壓旋壓成型,具有較強的柔韌性,彎曲和抗振效果好;編織網套的加強保護,使之具有更高的承壓能力。

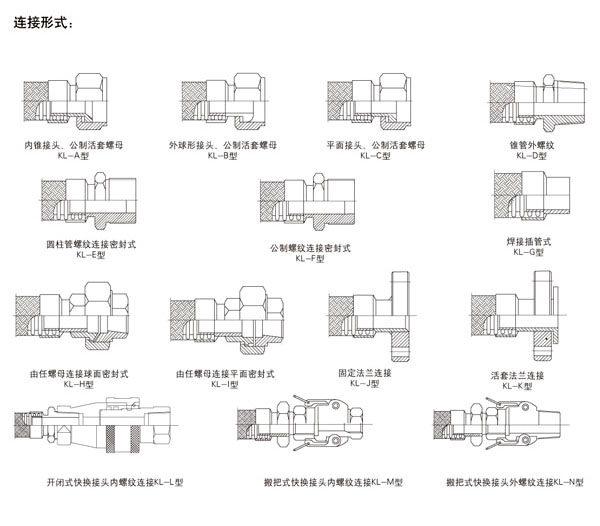

●軟管兩端的連接還可制成螺紋、法蘭標準型之外的其他連接方式。
規格 | 型號 | 工作壓力Mpa | 實驗壓力Mpa | 爆破壓力Mpa | 小彎曲半徑 | d | 螺紋尺寸 | L | 備注 | ||
靜態 | 動態 | M | S | ||||||||
6 | RL6 | 2.5 | 3.7 | 10 | 40 | 80 | 4 | 14×1.5 | 17 | 本公司規格為500mm,也可根據用戶的要求加工. | 詳細參數請咨詢上海晶干實業有限公司 |
8 | RL8 | 2.5 | 3.7 | 10 | 50 | 110 | 6 | 16×1.5 | 19 | ||
10 | RL10 | 2.5 | 3.7 | 10 | 65 | 145 | 7 | 18×1.5 | 24 | ||
12 | RL12 | 1.6 | 2.4 | 6.4 | 70 | 160 | 9 | 20×1.5 | 24 | ||
14 | RL14 | 1.6 | 2.4 | 6.4 | 75 | 175 | 11 | 22×1.5 | 27 | ||
15 | RL15 | 1.6 | 2.4 | 6.4 | 80 | 180 | 12 | 24×1.5 | 30 | ||
16 | RL16 | 1.6 | 2.4 | 6.4 | 85 | 210 | 13 | 27×1.5 | 32 | ||
18 | RL18 | 1.6 | 2.4 | 6.4 | 110 | 220 | 15 | 30×1.5 | 36 | ||
20 | RL20 | 1.6 | 2.4 | 6.4 | 120 | 270 | 16 | 33×2 | 38 | ||
22 | RL22 | 1.6 | 2.4 | 4 | 135 | 320 | 18 | 36×2 | 40 | ||
25 | RL25 | 1.6 | 2.4 | 4 | 160 | 360 | 21 | 39×2 | 45 | ||
30 | RL30 | 1.6 | 2.4 | 4 | 170 | 390 | 25 | 42×2 | 50 | ||
32 | RL32 | 1.6 | 2.4 | 4 | 175 | 400 | 28 | 48×2 | 55 | ||
38 | RL38 | 1.6 | 2.4 | 4 | 200 | 480 | 34 | 56×2 | 64 | ||
40 | RL40 | 1.6 | 2.4 | 4 | 225 | 510 | 37 | 58×2 | 68 | ||
42 | RL42 | 1.6 | 2.4 | 4 | 250 | 550 | 37 | 60×2 | 68 | ||
48 | RL48 | 1.6 | 2.4 | 4 | 270 | 600 | 43 | 68×2 | 76 |
規格 | 型號 | 工作壓力Mpa | 實驗壓力Mpa | 爆破壓力Mpa | 小彎曲半徑 | d | 法蘭尺寸 | L | 備注 | ||||
靜態 | 動態 | Q | P | T | U | ||||||||
10 | RF10 | 2.5 | 3.7 | 10 | 65 | 145 | 7 | 90 | 60 | 4 | 14 | 本公司規格為500mm,也可根據用戶的要求加工. | 一般ф50以上的軟管用法蘭連接,可以專門加工. ф50以下可同時配套過渡接頭.法蘭符合GB9119-88標準. |
12 | RF12 | 1.6 | 2.4 | 6.4 | 70 | 160 | 9 | 95 | 65 | 4 | 14 | ||
14 | RF14 | 1.6 | 2.4 | 6.4 | 75 | 175 | 11 | 95 | 65 | 4 | 14 | ||
15 | RF15 | 1.6 | 2.4 | 6.4 | 80 | 180 | 12 | 95 | 65 | 4 | 14 | ||
16 | RF16 | 1.6 | 2.4 | 6.4 | 85 | 210 | 13 | 105 | 75 | 4 | 14 | ||
18 | RF18 | 1.6 | 2.4 | 6.4 | 110 | 220 | 15 | 105 | 75 | 4 | 14 | ||
20 | RF20 | 1.6 | 2.4 | 6.4 | 120 | 270 | 16 | 105 | 75 | 4 | 14 | ||
22 | RF22 | 1.6 | 2.4 | 4 | 135 | 320 | 18 | 105 | 75 | 4 | 14 | ||
25 | RF25 | 1.6 | 2.4 | 4 | 160 | 360 | 21 | 115 | 85 | 4 | 14 | ||
30 | RF30 | 1.6 | 2.4 | 4 | 170 | 390 | 25 | 115 | 85 | 4 | 18 | ||
32 | RF32 | 1.6 | 2.4 | 4 | 175 | 400 | 28 | 140 | 100 | 4 | 18 | ||
38 | RF38 | 1.6 | 2.4 | 4 | 200 | 480 | 34 | 150 | 110 | 4 | 18 | ||
40 | RF40 | 1.6 | 2.4 | 4 | 225 | 510 | 37 | 150 | 110 | 4 | 18 | ||
42 | RF42 | 1.6 | 2.4 | 4 | 250 | 550 | 37 | 150 | 110 | 4 | 18 | ||
48 | RF48 | 1.6 | 2.4 | 4 | 270 | 600 | 43 | 165 | 125 | 4 | 18 | ||
50 | RF50 | 1.2 | 1.8 | 3.5 | 280 | 640 | 45 | 165 | 125 | 8 | 18 | ||
65 | RF565 | 1.2 | 1.8 | 3.5 | 360 | 700 | 65 | 185 | 145 | 8 | 18 | ||
75 | RF75 | 1.2 | 1.8 | 3.5 | 520 | 860 | 70 | 200 | 160 | 8 | 18 | ||
100 | RF100 | 1.2 | 1.8 | 3.5 | 610 | 1350 | 94 | 220 | 180 | 8 | 18 |
